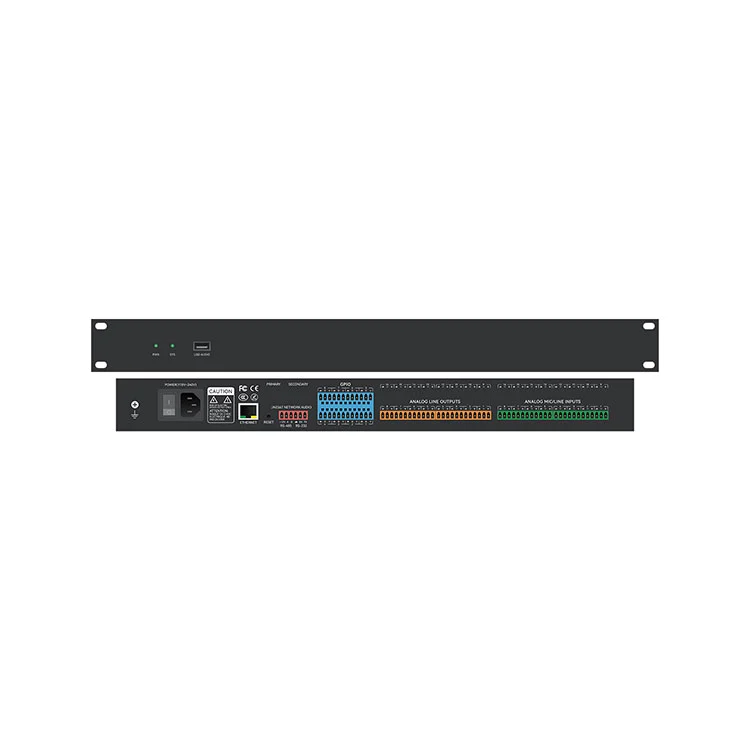

MU-0808 8×8 Digital Audio Matrix

FHBAVTEC MU-0808 8×8 Digital Audio Matrix er fyrirtækisgráða 8×8 Digital Audio Matrix örgjörvi hannaður fyrir flókna merkjaleiðsögn, nákvæmni blöndun og háþróaða kraftmikla vinnslu í faglegu AV umhverfi. Knúinn af iðnaðarstaðlaðri ADI SHARC 21489 DSP vél sem starfar á 450 MHz SIMD, skilar MU-0808 hljóðframkvæmd með mjög lágri leynd og óspilltan hljóðnákvæmni í stjórnarherbergjum fyrirtækja, sali háskólanáms, ríkisaðstaða og fjölnota viðburðarými.

MU-0808, sem er hjúpað í fyrirferðarlítinn 1U rekkifestan stálgrind, sameinar nauðsynleg hljóð-DSP reiknirit—þar á meðal Acoustic Echo Cancellation (AEC), Adaptive Feedback Suppression (AFC), Active Noise Control (ANC), Gain-Sharing Auto-Mixing, EQ/Graph Compression, EQ/Graph Compression, EQ. Með stjórnviðmótum með mörgum samskiptareglum, þar á meðal Ethernet (TCP/IP), RS232, RS485 og sérhannaðar GPIO rökfræðitengi, veitir MU-0808 óaðfinnanlega samþættingargetu fyrir nútíma AV kerfi.

Helstu eiginleikar

• 8 hliðrænar inntak og 8 hliðrænar úttakar:Balanced Phoenix block tengitengi sem styðja línu/mic merki með einstökum ávinningsstýringu.

•ADI SHARC 21489 DSP arkitektúr:Afkastamikil 450 MHz SIMD fljótandi punkta örgjörvi meðhöndlar ákafar hljóðreiknirit í rauntíma.

•Pro-hljóðupplausn:24-bita / 48 kHz stafrænn sýnatökuhraði sem skilar gagnsæjum hljóðumbreytingum og kraftmiklu sviði.

• Acoustic Echo Cancellation (AEC):Vélbúnaðarhraðað AEC reiknirit útilokar hljóðeinangrun og fjarlægt raddberg meðan á fjarlægum myndráðstefnum stendur.

• Automatic Feedback Control (AFC):Kvikt hak-síu reiknirit auðkennir og bælir hljóðeinangrun (öskur) í rauntíma.

• Virk hávaðastýring (ANC) og sjálfvirk blöndun:Bakgrunnssuð minnkun pöruð við sjálfvirka blöndun með ávinningsdeilingu fyrir stjórnun með mörgum hljóðnema.

• Alhliða EQ & Dynamics:Multi-band Parametric EQ (PEQ), Graphic EQ, High-Pass/Low-Pass síur, Expander, Compressor, Limiter og Dynamic Noise Gate.

• Matrix Routing & Channel Delay:Handahófskennd úthlutun merkja og blöndun yfir 8×8 krosspunkta með allt að 1.200 ms stillanlegri seinkun á hverja rás.

• USB Audio Class tengi:Ökumannslaust 1-inn/1-út USB hljóðviðmót fyrir óaðfinnanlega samþættingu við mjúkan merkjamál (Zoom, Microsoft Teams, Webex).

• Stillanleg GPIO samþætting:8 forritanlegar almennar inntaks-/úttakstengi fyrir skiptarökfræði, innkallanir á vettvangi og neyðardeyfingar.

• Sveigjanleg kerfisstýring:Stuðningur við tvíátta stjórn í gegnum Ethernet, RS232 og RS485 fyrir stýrikerfi þriðja aðila og sjálfvirkni myndavélarrakningar.

• 1U rekki girðing:Hefðbundin 19 tommu 1U rekki-festanleg hönnun fyrir óaðfinnanlega uppsetningu rekki.

DSP kjarnavinnsla

MU-0808 8×8 Digital Audio Matrix býður upp á leiðandi og sveigjanlegan DSP fylki arkitektúr sem gerir kerfissamþættum kleift að sérsníða merkjavinnslukeðjur í samræmi við sérstakar hljóðfræðilegar kröfur á vettvangi:

• AEC (Acoustic Echo Cancellation): Afkastamikil bergmálsstöðvun sem er fínstillt fyrir gagnvirkar ráðstefnur í fullri tvíhliða, sem kemur í veg fyrir endurgjöf frá fjarlægum hátalara.

• AFC (Adaptive Feedback Suppression): Rauntímaviðbragðsskynjun og aðlögandi notch-tíðnisíun til að viðhalda hámarksávinningi kerfisins-fyrir endurgjöf.

• Auto Mixer (Gain-Sharing Algorithm): Jafnar sjálfkrafa hagnað yfir margar virkar hljóðnemarásir til að viðhalda stöðugri kerfisaukningu og talskiljanleika.

• Jöfnunarsvíta: Óháð multi-band PEQ, grafísk EQ, High-Pass, Low-Pass og All-Pass síur fyrir nákvæma hátalarastillingu og herbergisleiðréttingu.

• Dynamics Suite: Inntaks-/úttaksstækkunartæki, þjöppur, takmörk, kviksviðsstýringar og hávaðahlið fyrir loftrýmisstjórnun.

• Matrix Routing & Alignment: Þverpunktaúthlutun með fasastýringu, ávinningssnyrtingu og stafrænni seinkunarleiðréttingu allt að 1.200 ms á hverja úttakslínu.

Stýring og kerfissamþætting

MU-0808 8×8 Digital Audio Matrix, hannað fyrir faglega AV-kerfishönnun, býður upp á öfluga tengingu og stjórnunarvalkosti:

• PC Control Software: Sérstakur Windows GUI hugbúnaður gerir rauntíma sjónræna stillingu DSP keðja, leiðarfylki, EQ svörunarferla og GPIO kortlagningu yfir TCP/IP.

• Miðstýrð sjálfvirkni: Opna raðsamskiptareglur í gegnum RS232/RS485 fyrir samþættingu við Crestron, AMX, Extron og aðra stýringargjörva.

• Samþætting myndavélarrakningar: Bein raðskipunarúttak til að kveikja á forstillingum PTZ myndavélar byggðar á virkri hljóðnemahliðsvirkni.

• GPIO rökfræðistýring: 8 fjölvirka rökræn tengi sem hægt er að stilla fyrir ytri snertilokanir, líkamlega magnstyrksmæla, LED vísbendingar eða brunaviðvörun í neyðartilvikum.

Miða umsóknir

• Stjórnarherbergi og ráðstefnumiðstöðvar fyrirtækja: Háskerpu talstyrking og bergmálslaus myndfundur.

• Æðri menntun og fyrirlestrasalir: Sjálfvirk blöndun með mörgum hljóðnema, kveikja fyrir myndavélarrakningu og dreifingu herbergisfylkis.

• Stjórnvöld og stjórnstöðvar: Mjög áreiðanleg hljóðvinnsla með líkamlegum GPIO neyðarhækkunum.

• Fjölvirka áhorfendasalir og viðburðarými: Kraftmikil hljóðdreifing og röðun svæðisseinkunnar.

• Commercial AV Systems: Multi-zone bakgrunnstónlistardreifing og boðfylkiskerfi.

Tæknilýsing

Algengar spurningar

Spurning 1: Styður FHBAVTEC MU-0808 bergmálsstöðvun fyrir soft-codec myndfundarvettvang eins og Zoom eða Microsoft Teams?

Svar: Já. MU-0808 8×8 Digital Audio Matrix býður upp á sérstaka vélbúnaðarbyggða Acoustic Echo Cancellation (AEC) og innbyggt 1-inn/1-út USB hljóðviðmót. Með því að tengja MU-0808 við fundarherbergistölvu í gegnum USB, gefur örgjörvinn unnin, bergmálslaus hljóðnemamerki beint til Zoom, Microsoft Teams eða Webex á meðan hann útilokar fjarlægt talóm og staðbundið hljóðóp.

Spurning 2: Hvernig er MU-0808 stillt og er hægt að samþætta hann við AV-stýrikerfi þriðja aðila?

Svar: MU-0808 er stillt með því að nota Windows PC stýrihugbúnað yfir Ethernet (TCP/IP), sem veitir sjónrænt viðmót fyrir merkjaleiðingu, EQ stillingu, kraftmikla vinnslu og forstillingarstjórnun á senu. Fyrir samþættingu þriðja aðila er einingin með opnar RS232 og RS485 stjórnunarsamskiptareglur, sem leyfa fulla stjórn með Crestron, Extron, AMX eða PTZ myndavélarrakningarstýringum.

Spurning 3: Hvaða aðgerðir er hægt að úthluta á 8 stillanlegu GPIO tengin?

Svar: Hægt er að forrita 8 GPIO rökfræðitengin sjálfstætt sem stafræn inntak eða útgang. Algeng samþættingartilvik eru meðal annars að tengja líkamlega þrýstihnappa fyrir forstilltar innkallanir á vettvangi, tengja við LED stöðuvísa, kveikja á hljóðdeyfðum neyðarkerfis með lokun brunaviðvörunarsambands, eða tengja hliðræna kraftmæla fyrir hljóðstyrkstýringu fyrir veggfestu svæði.

Spurning 4: Veitir MU-0808 fantómafl fyrir þétta hljóðnema og hvernig er styrkurinn stilltur?

Svar: Já. Öll 8 hliðrænu inntakin eru með sérskiptanlegum +48V fantómafli sem hægt er að stilla í gegnum stýrihugbúnaðinn, sem gerir það fullkomlega samhæft við faglega eimsvala og marka hljóðnema. Formagnarstyrkur inntaks er stillanlegur frá 0 til +48 dBu í hugbúnaðinum til að koma til móts við ýmsa hljóðnema og hljóðgjafa.
